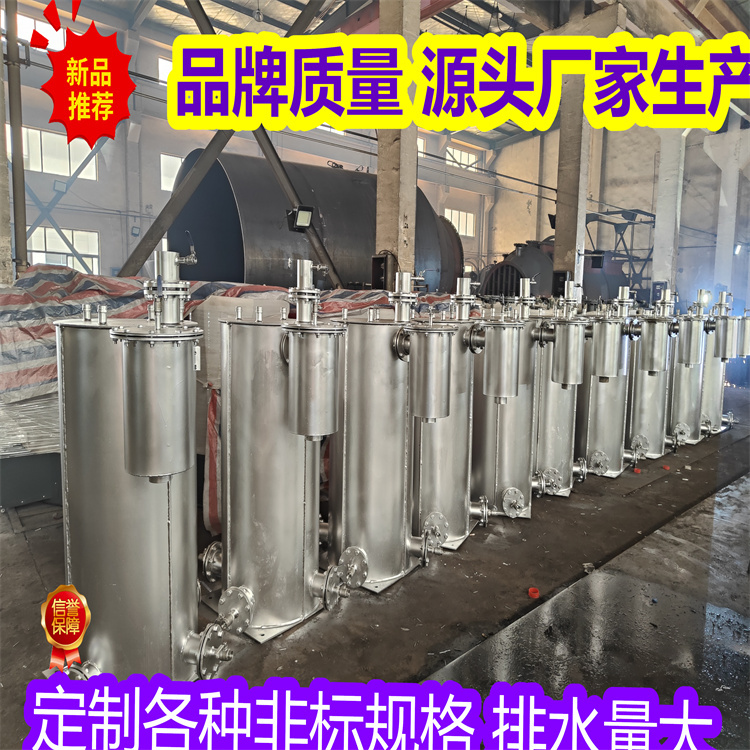

煤氣過壓保護排水器KGGY4-40(BZD)

制造工藝要求：防泄漏煤氣排水器PSQ-30-100

1、防泄漏煤氣冷凝水排除器,煤氣過壓保護排水器介質：煤氣 適用壓力5-100kpa

煤氣排水器要求采用防泄漏型， PSQ-30-100 冷凝水接管管徑DN100,排水管管徑DN100,水封高度:3m,介質:轉爐煤氣冷凝水,結構形式:立式圓形,帶過壓保護防泄漏裝置,設計壓力：0.05MPa在排水器內水封高度不足時仍可以保證煤氣不泄露。排水器本體材質Q235-B，其內部密封圈采用耐腐蝕的硅橡膠材料。排水器集水管上需配帶閘閥（閥門口徑與集水管口徑一致型號Z41H-16C，并帶成套法蘭墊片等密封緊固件；排水器集水管上還需配帶取樣管及球閥（口徑均為DN15），型號Q11F-16C，并帶成套法蘭墊片等密封緊固件。排水器每個腔體設置排污口和手孔，排污口上需設置鑄鋼閘閥；排水器補水管上設置止回閥以及鑄鋼閘閥（公稱壓力均為1.6MPa）；防泄漏裝置材質為不銹鋼。排水器需自帶檢修爬梯以便閥門的操作。

2、排水器焊接完畢后應用煤油和白堊檢驗焊縫嚴密性，以不滲漏為合格，若有滲漏必須鏟除重焊，再做檢驗。直至無滲漏為止。

3、排水器制作完畢，應進行嚴密性試驗，并出具書面檢驗記錄。排水器試驗壓力按50kPa要求進行，保壓10分鐘，無滲漏為合格。

4、所有鋼管內外壁、鋼板表面組焊前，涂刷環氧瀝青防腐漆二道，漆膜厚度不小于200μm，組焊完成后需要補油漆。

5、設備試壓完畢后，刷兩道防銹底漆，兩道面漆。面漆顏色按甲方提供色標文件執行。

6、供貨設備正常使用壽命：3-5年以上。
