PZ648MX-10C-A球面偏置式氣動鐘閥

一、結構特點

本**代球面偏置式氣動鐘閥系列系消化吸收國外先進技術，采用獨特的球面偏置式結構，介質對密封面不會沖刷、磨損，有效通徑大，適用于高爐煤粉噴吹和制粉系統，作為截流密封用。

二、主要性能參數

公稱壓力	1.0	MPa
殼體試驗壓力	1.5
密封試驗壓力	1.1
適用溫度	≤150	℃
適用介質	煤粉等

三、氣動裝置性能參數

公稱通徑	氣缸型號	供氣壓力	管接頭	動作時間
DN300-500	QGA200(B)	0.4-0.6MPa	G 1/2"	≤8S

四、PZ648MX-10C-A主要外形和連接尺寸

DN	D1	a0	n-d0	n-M	D	b	B1	D'	D'1	n'-d0'	a10	n	B	H	L
300	510	11.25	16-27	16-24	560	30	100	965	890	24-34	7.5	36	750	780	356
300	525	11.25	16-30	16-27	565	30	100	965	895	24-34	7.5	36	750	780	356
400	660	7.5	24-27	24-24	710	30	125	1020	950	24-34	7.5	38	885	830	500
500	730	7.5	24-34	24-30	795	40	140	1120	1050	28-34	6.43	38	1020	880	610

PZ648MX-10/16C-B球面偏置式氣動鐘閥

一、結構特點

本第三代球面偏置式氣動鐘閥系列在國外樣機和本廠**代球面偏置式鐘閥的基礎上進一步作了改進。該閥體積小，軸承不進灰，潤滑性能好，使用壽命長，符合噴煤系統上小體積大口徑的專用設備，是噴吹罐和中間罐等設備上作截流和密封用的**設備。

二、主要性能參數

	PZ648MX-10C-B	PZ648MX-16C-B
公稱壓力	1.0	1.6	MPa
殼體試驗壓力	1.5	2.4
密封試驗壓力	1.1	1.76
適用溫度	≤150		℃
適用介質	煤粉等

三、氣動裝置性能參數

公稱通徑	氣缸型號	供氣壓力	管接頭	動作時間
DN200	QGA160 × 226MF1	0.4-0.6MPa	G 3/8"	≤8S
DN300	QGA200 × 283MF1		G 3/8"
DN400	QGA220 × 400MF1		G 1/2"
DN500	QGA250 × 478MF1		G 1/2"

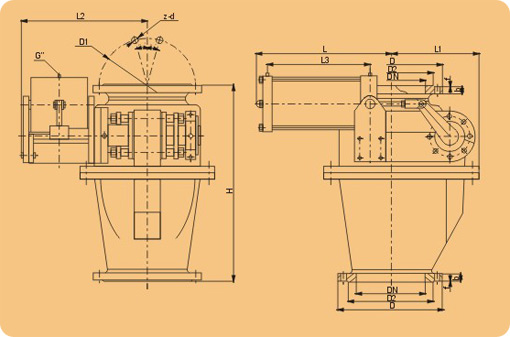

四、PZ648MX-10/16C-B球面偏置式氣動鐘閥

（1）PZ648MX-10C-B主要外形和連接尺寸

DN	D	D1	D2	b	f	Z-d	a0	L	L1	L2	L3	H	G"
200	335	295	265	26	3	8-22	22.5	528	306	408	400	700	3/8
300	440	400	370	28	3	12-22	15	608	407	603	445	850	3/8
400	565	515	482	32	3	16-26	11.25	688	506	655	550	1000	1/2
500	675	620	585	34	3	20-26	9	768	580	707	650	1200	1/2

（2）PZ648MX-16C-B主要外形和連接尺寸

DN	D	D1	D2	b	f	Z-d	a0	L	L1	L2	L3	H	G"
200	334	295	265	30	3	12-22	15	528	306	408	400	700	3/8
300	460	410	378	34	3	12-26	15	608	407	603	445	850	3/8
400	580	525	485	40	5	16-30	11.25	688	506	655	550	1000	1/2
500	715	650	608	46	5	20-33	9	768	580	707	650	1200	1/2
